有限元分析-接触分析的重要建模技巧
1. 接触面的网格

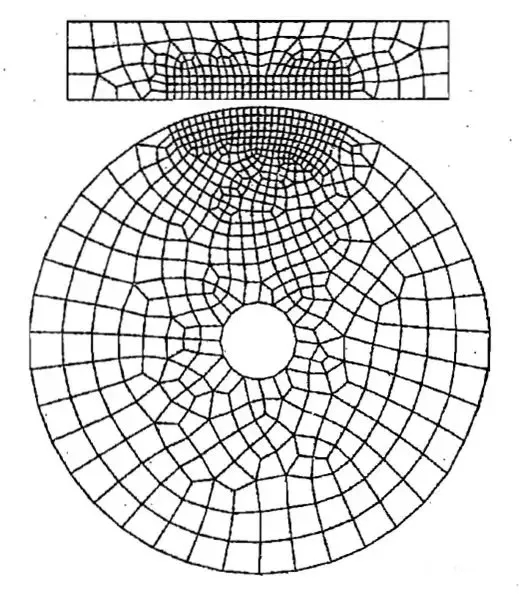

如果关心的是接触区域的应力、应变和位移，则需要对相应位置进行网格细化，细化的区域应比发生接触的区域略大一些。对于模型中的其他部分，则应划分较粗的网格。
有限元网格划分的一个重要原则：重要区域的网格必须细化，以提高计算精度，不重要区域的网格一定要粗一些，以节省计算时间。不假思索地为整个模型划分均匀的网格，可能在视觉上比较好看，但是不必要的细化网格往往会造成计算时间大大增加。
2. 主面和从面
有限元接触分析网格划分时，一般要求主面的网格不能比从面细，以免发生穿透。当主面和从面的网格密度相同时，计算结果的精度是最高的。另外，在定义接触面时，如果是有限滑移，从面应该尽可能地小，不要包含那些不可能发生接触的区域。应保证在整个分析过程中，从面各个部分始终处在主面的法线覆盖范围内。有限元接触分析时的另一个重要原则是，尽量不要依靠摩擦来约束刚体的平动和转动，而应该根据工程实际定义尽可能多的边界条件。因为在分析刚开始时，各个接触关系还没有建立起来，摩擦力无法起到约束作用。
有限元分析除了网格划分之外，载荷、约束、边界条件的设定技巧也是重点，需要基于产品模型，工况条件等具体情况具体分析，多做项目积累经验，用尽可能少的计算资源得到尽可能精准的仿真分析结果。
