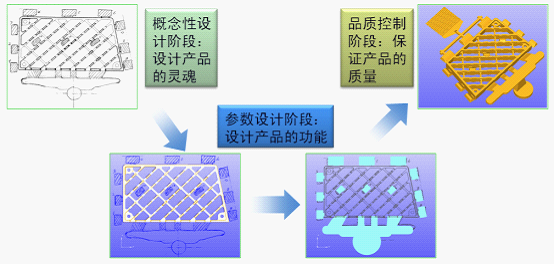

人性化草图设计

人性化的 草图设计是CAST-DESIGNER的独家秘笈，是真正新一代的人机设计理念。借助于该功能，设计者 可以随心所欲地发挥他的设计灵感，可以把瞬间即逝的设计方案直接画在草稿纸上，或是会议的白板上，或者采用任何图像处理软件记录下来，甚至与客户沟通的传 真纸上的设计草图也可以成为流道设计的起点。用户可以将这些设计草图扫描或以其他方式以图像的格式导入CAST-DESIGNER中, CAST-DESIGNER支持BMP和TIFF图像格式。在CAST-DESIGNER中，这种草图有两种用法，一种是简单的以位图的方式作为背景，作为后续流道设计参数调整的依据，这种做法 简单且对草图要求不高，系统性能很好；另一种方式是系统首先自动将位图转化成CAD矢量图并导入到系统中，这种矢量图不仅可以进行缩放、平移、旋转等操作而且可以用于坐标扑捉，这对于一些 复杂流道系统的设计是非常有用的，但这种方法对草图的要求较高而且太复杂的草图可能会影响系统的部分性能。为了更方便的对草图特别是矢量图进行定位和调整 大小，系统也特别设计了一些这方面的辅助工具。

                                                                                                                      浇铸设计系统

浇注系统 的设计起源于内浇口，借助于之前调入的草图模板或使用者的经验，确定入水口的位置并不困难，而内浇口的横截面积大小则是整个浇注系统设计的关键，它决定于 铸件的大小、浇注时间、浇注速度和铸件的壁厚。CAST-DESIGNER的贴心之处在于，大量的在线帮助和指引能将一些长期积累的经验直接应用于工业设计中，而各种非常有效的评估与检测工具则能 非常有效地保证设计的正确性。

对于浇流道与横浇道的设计，系统先定义代表流动路径的特征线，然后根据用户的要求自动提取上面的特征点，并在这些特征点上生成特征截面，最后将这些特征截面进行 几何拓扑构造出光滑的流道。系统提供了多种方法定义流动路径的方法，比如说通过设计向导进行快速设计或者直接拾取预先定义好的曲线。而根据特征点生成的特 征截面不仅能为用户提供丰富的设计参数，而且能自动根据流动方向和流动角进行调整，避免干涉。在整个设计过程中，所见即所得的2D/3D实时预览功能大大提高了软件的使用性且很好地保障了软件的执行效 率。

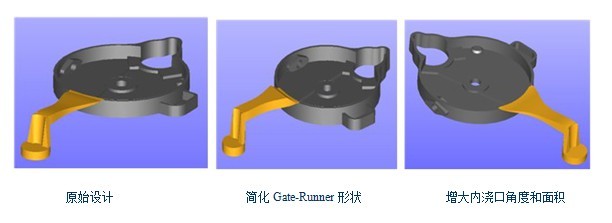

                                                                                                  内浇口设计

浇注系统的设计起始于内浇口，借助于之前调入的草图设计或根据使用者的经验，确定其位置并不困难。而内浇口的截面积大小则是整个浇注系统设计的关键，它决定于铸件的大小、浇注时间、浇注速度和铸件的壁厚。CAST-DESIGNER™提供大量的贴心在线帮助和指引，能将经年积累的有效工业经验直接应用于工业设计中，同时借助系统的各种评估与检测工具可非常有效地保证设计的正确性。

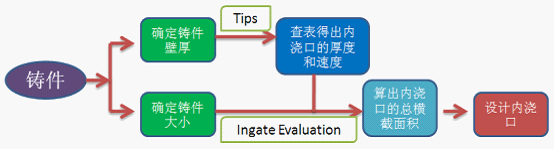

采用CAST-DESIGNER着手设计内浇口的流程





浇口流道与横浇道设计

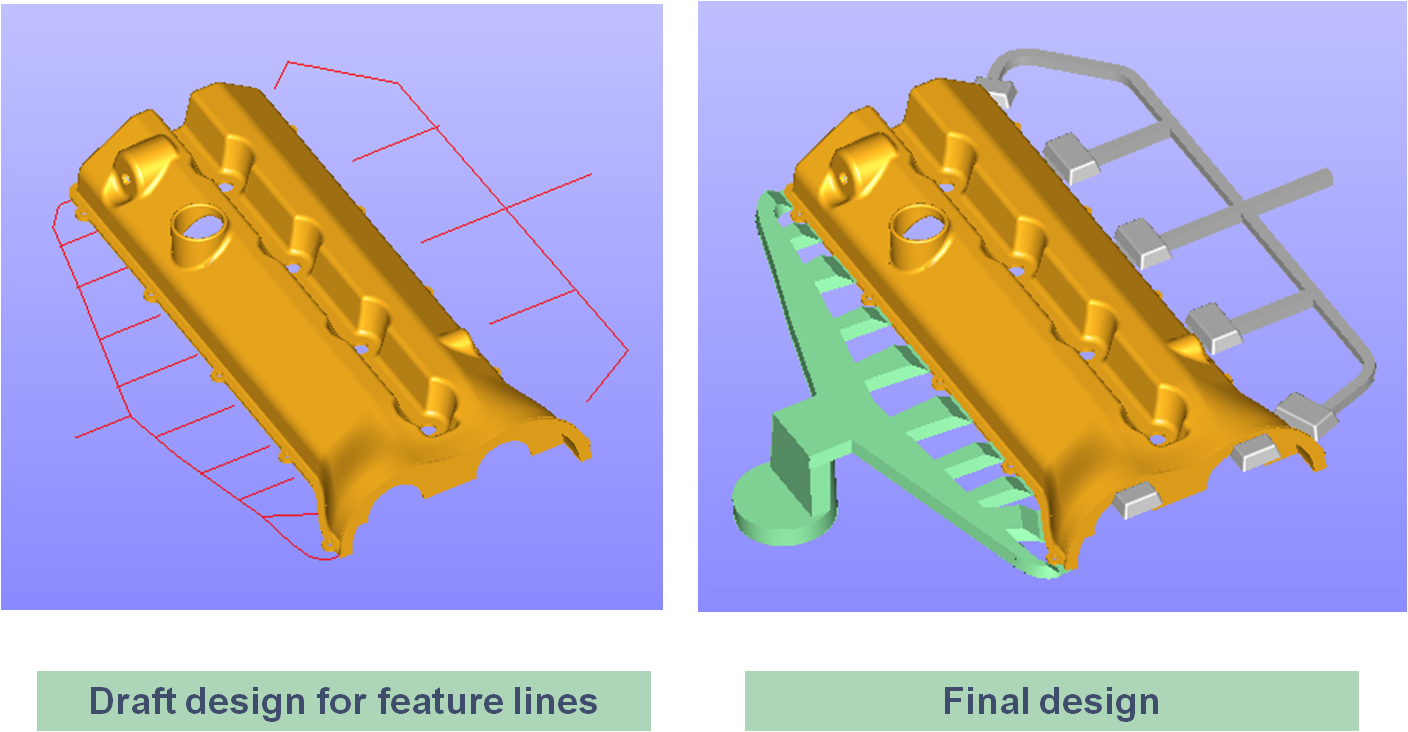

  用户可先定义代表流动路径的特征线，然后根据要求自动提取相关特征点，并在这些特征点上生成特征截面，最后将特征截面进行几何拓扑构造出光滑的流道。

◎系统提供了多种定义流动路径的方法：例如通过设计向导进行快速设计或者直接拾取预先定义好的曲线。

♦根据特征点生成的特征截面不仅能为用户提供丰富的设计参数，并能自动根据流动方向和流动角进行调整，避免干涉。

♦在整个设计过程中，所见即所得的2D/3D实时预览功能大大提高了软件的使用性，并且很好地保障了软件的执行效率。

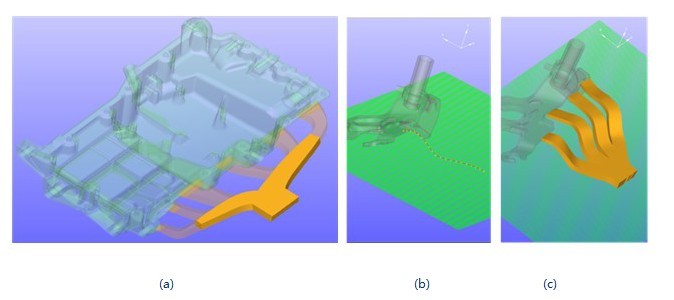

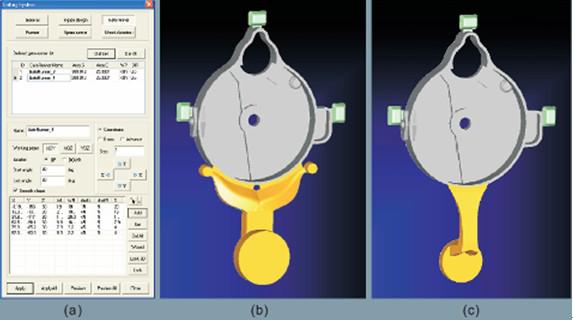

(a)基本的浇口流道和横浇道 (b) 采用预先定义好的复杂曲线做为三维流道定义的起点 (c) 复杂的三维流道



分流锥流道设计

   系统同时支持冷室、热室压铸机。在分流锥流道设计中，不仅能对流道设计标准化、全参数化，同时还能进行压铸机选择，对压铸机活塞的填充率，一速和二速，临界加速点等进行设计和确认，直接指导于工业生产。同时，系统也内置了标准的缓冲器设计功能。

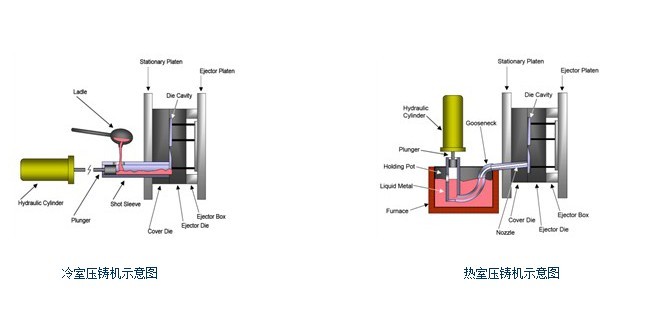

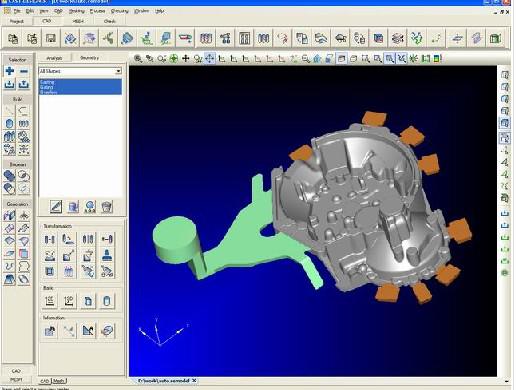

CAST-DESIGNER同时支持冷室和热室压铸机

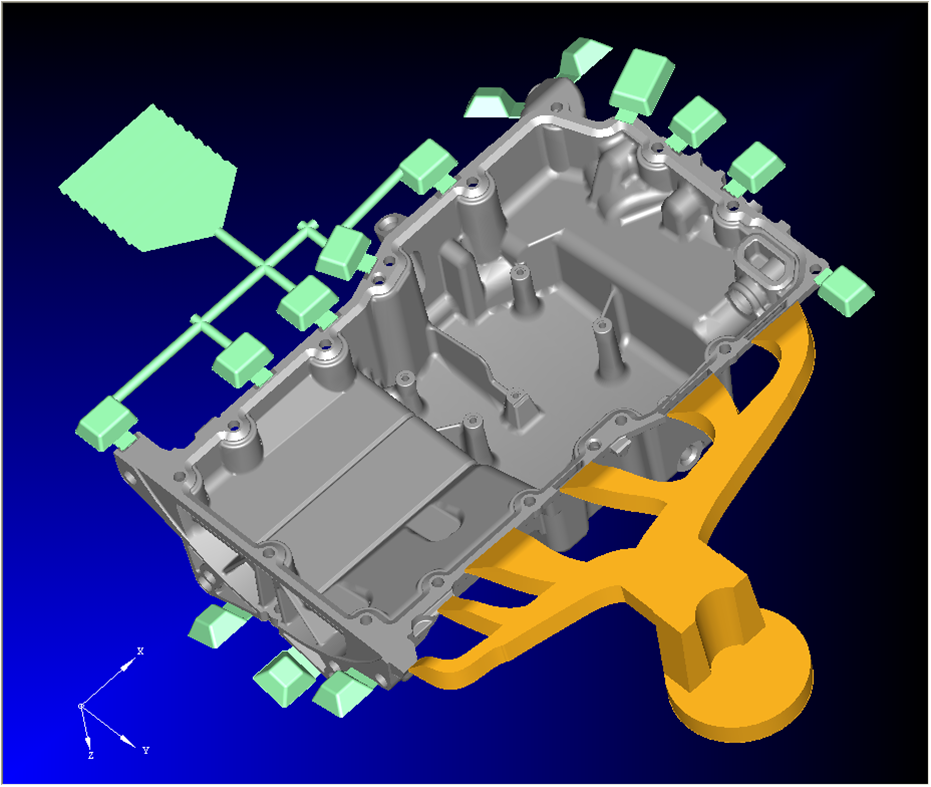

溢流槽、冷却水 道和排气系统的设计

     CAST-DESIGNER内置了标准的矩形、环形以及楔形溢流槽，溢流槽的位置、角度和定 位可以随意控制，溢流槽的大小包含了内置的模板或用户定义，多组溢流槽可以同时操作并能输出和导入。定义冷却水道和排气道前，用户需要事先定义其流向轨 迹，这些可以是线段或曲线，CAST-DESIGNER可以直接拾取这些线段或曲线并赋上截面的特征，即自动生成了冷却水道和排气道，在CAST-DESIGNER中截面和截面积的控制非常简单且灵活，不同大小的截面可以同时定 义。此外，系统也支持排气系统中急冷块的建立。

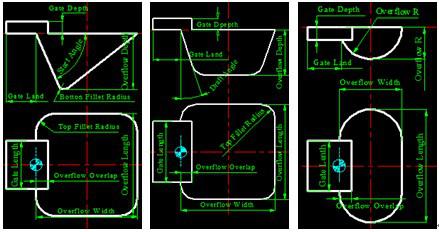

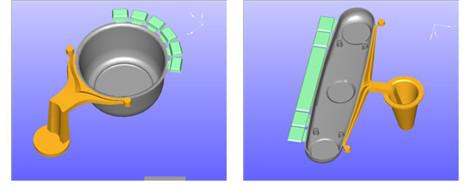

CAST-DESIGNER 内置的标准溢流槽



 冷却水道和排气道设计

   定义冷却水道和排气道前，用户需要事先定义其流向轨迹（可以是线段或曲线），CAST-DESIGNER可以直接拾取这些线段或曲线并赋予截面的特征，即自动生成了冷却水道

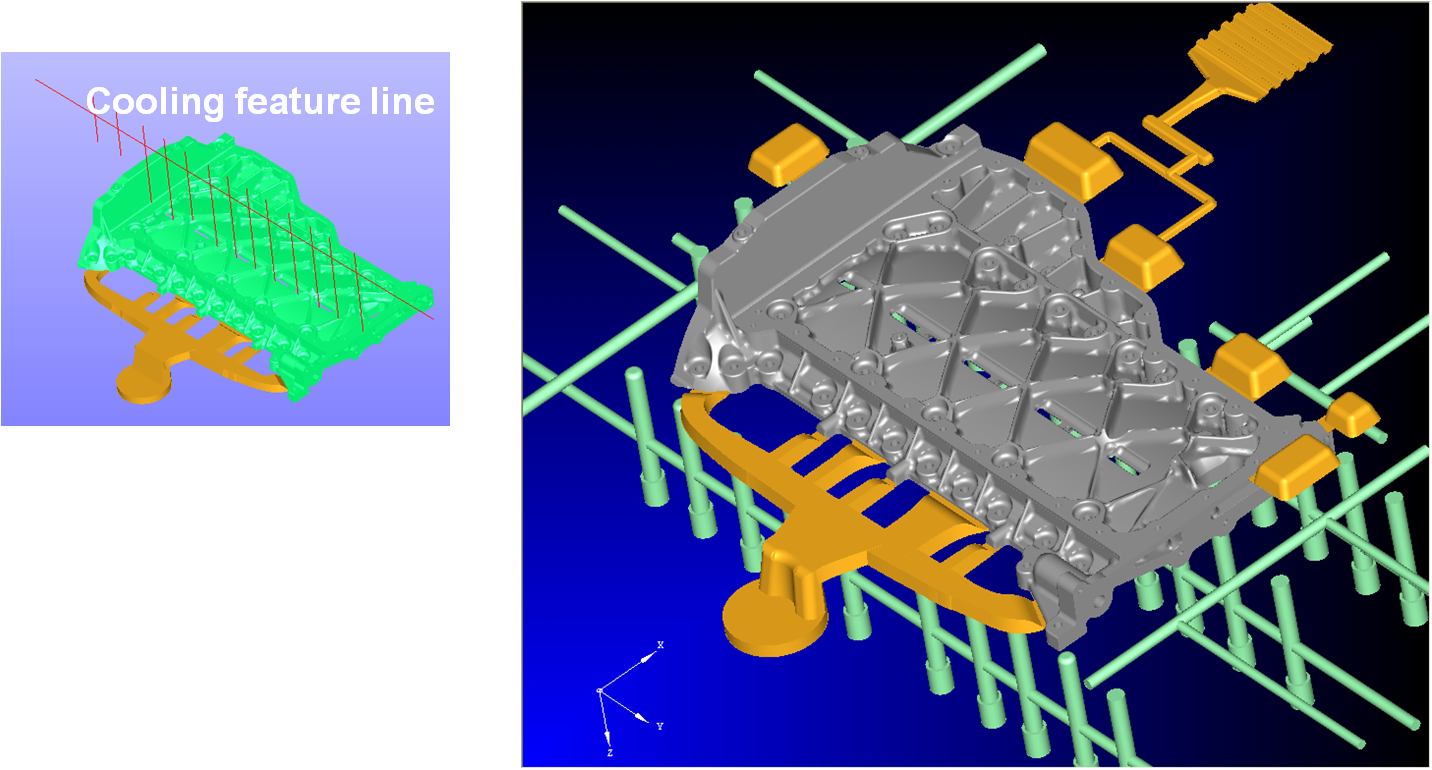

CAST-DESIGNER进行水道设计

                                                                  校验和评估

  为设计好的 流道系统提供一些校验和评估工具是重要的。在CAST-DESIGNER的整个设计过程中，系统提供了大量的包含工业经验的在线帮助和设计向导，为用 户把好第 一关；而校验和评估模块中的流道横截面检查与面积校核、压铸填充率与收益率校核、压铸机锁模力预测与压铸参数校核等则为用户的设计把好了第二号 关口。

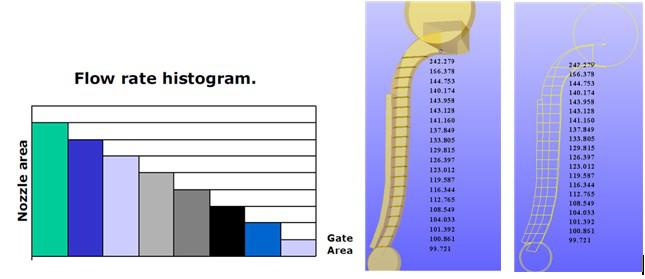

检查浇注系统的 截面积是否符合设计要求 压铸参数校核

 CAD与CAE的无缝对接

CAST-DESIGNER能实现CAD和CAE系统的完美对接，完成其前端设计和改进功能。CAST-DESIGNER内置了强大的网格功能，能直接将几何形面划分为有限元网格，划分的网格质量高，速度快且完全自动。网格装配能非常简便地将不连续网格的两个物体装配成为连续网格。这样对于重新设计浇注系统和排溢系统非常有用。

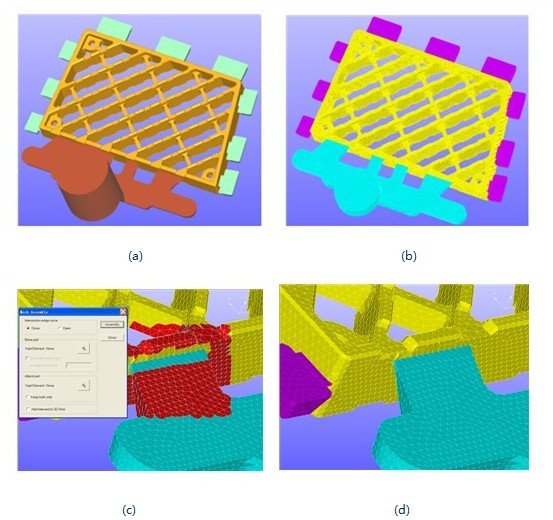

(a) 设计的流道系统 (b) 将流道系统划分为有限元网格 (c ) (d) 将流道系统与铸件装配在一起形成连续的网格



                                                                                                                        数据保存与再利用

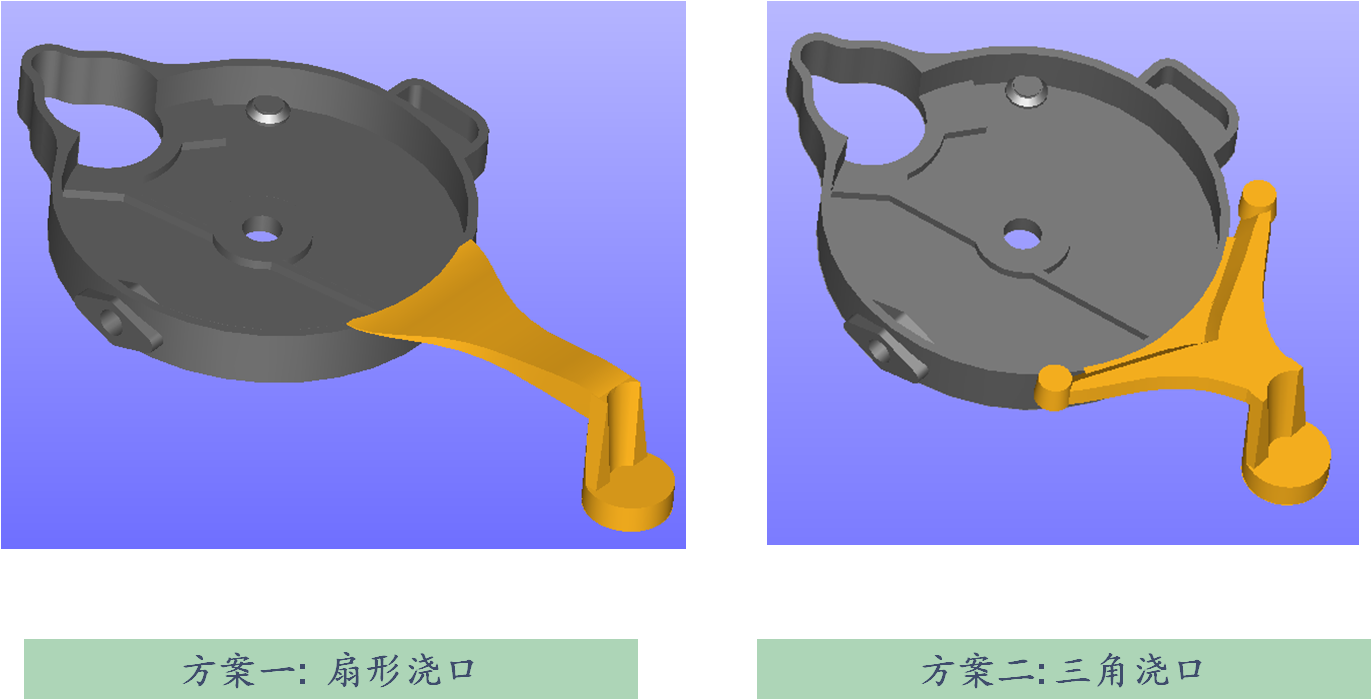

值得一提的是，流道设计过程中的全部参数均可保存于独立文件，便于用户随时导入。因此，用户可轻松实现同一铸件，不同方案的快速比较；而且对同一产品进行方案改进或对设计同类产品时，可直接调用之前保存的备用方案，节省80%到90%的设计时间。
