Abaqus模块
Abaqus/CAE模块
1.快速地创建高质量的模型;熟悉现代 CAD 系统的用户欣赏基于特征的、参数化建模方法所带来的高效率和机动性。 ABAQUS/CAE 是唯一提供这种几何建模方法的有限元前处理程序。用户能够创建参数化几何体如:拉伸、旋转、扫略、倒角和放样。同时也能够由各种流行的 CAD 系统导入几何体,并运用上述建模方法进行进一步编辑。
2.全面支持 ABAQUS 的分析功能;ABAQUS/CAE 支持广泛的 ABAQUS 分析功能并且为初学者和经验丰富的用户提供人机交互的使用环境。熟悉的 ABAQUS 分析概念,如分析步、接触、约束和预设条件等,能够通过操作简便的界面得以实现。 ABAQUS/CAE 还提供了完全的后处理和可视化功能,即使最大规模的 ABAQUS 分析结果也可以高速、高质量地进行绘图。
3.混合建模方法的使用;在实际的分析过程中,几何体和网格体往往共同存在于模型中, ABAQUS/CAE 通过混合建模方法能够非常容易的处理这种情况。用户可以处理基于几何体的数据,同时也可以处理导入的纯的节点和单元数据,这些数据没有任何几何拓扑关系。接触、载荷以及边界条件能够施加在几何体上或者直接施加在单元的节点、边或面上。这种允许几何体与网格体混合使用的建模环境,为用户分析特定问题提供了最佳的灵活性。
4.流程化和自动化处理;ABAQUS/CAE 建立在一个开放的可拓展的平台之上,这使得用户可以对成熟的工作流程进行二次开发。从基本的宏功能和重放文件到完全集成的企业级应用, ABAQUS/CAE 提供了一个丰富的工具包来自动化处理各种任务和流程,并容易将 ABAQUS 的有限元分析功能向更广阔的用户群推广。
Standard模块
1.解决各种实际问题;ABAQUS/Standard 为工程师和分析专家提供强有力的工具来解决许多工程问题:从线性静态、动态分析到复杂的非线性耦合物理场分析。结合使用 ABAQUS/Standard 与 ABAQUS/Explicit ,利用两者的隐式和显式求解技术,可以让更多实际问题获得求解。
2.精确、可靠的分析;分析一项工程问题所使用工具的质量,极大地影响该问题求解的可靠性和质量。我们对 ABAQUS/Standard 的每一个版本,在所有支持的计算机平台上,都进行一整套完整的测试;包括 13,000 次的回归测试以及对许多客户模型的测试。此外, ABAQUS/Standard 有最好的行业技术支持和完备的手册做后盾,用户完全可以放心的使用该产品。
3.开发高效求解技术;对于绝大多数复杂问题的求解来说,高效可靠的求解过程是非常重要的。 ABAQUS/Standard 提供并行的稀疏矩阵求解器。该求解器对各种大规模计算问题都能十分可靠地快速求解。不仅如此,ABAQUS/Standard 还包含许多新颖的求解技巧来提高求解速度。
4.改进现有工作流程;业内领先的 ABAQUS/Standard 分析能力,结合与现有前后处理器的兼容能力,使 ABAQUS 常常成为用户的唯一选择:用户可以把他们所有的有限元分析需求全部集成在 ABAQUS 中进行求解。 ABAQUS/Standard 不仅可以在现有的工作流程中方便的使用,还可以借助它强大的功能显著的改进现有的工作流程。
Explicit模块

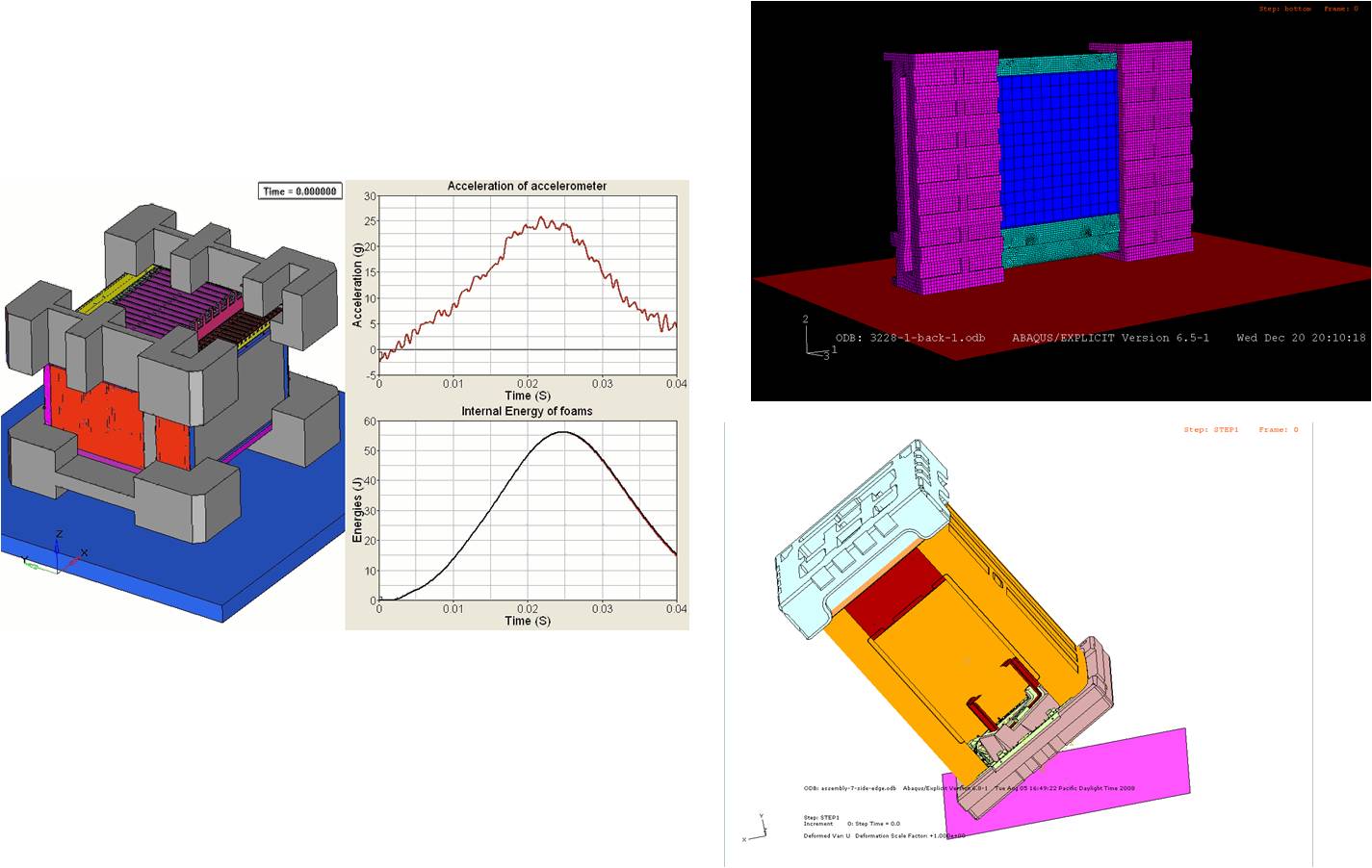

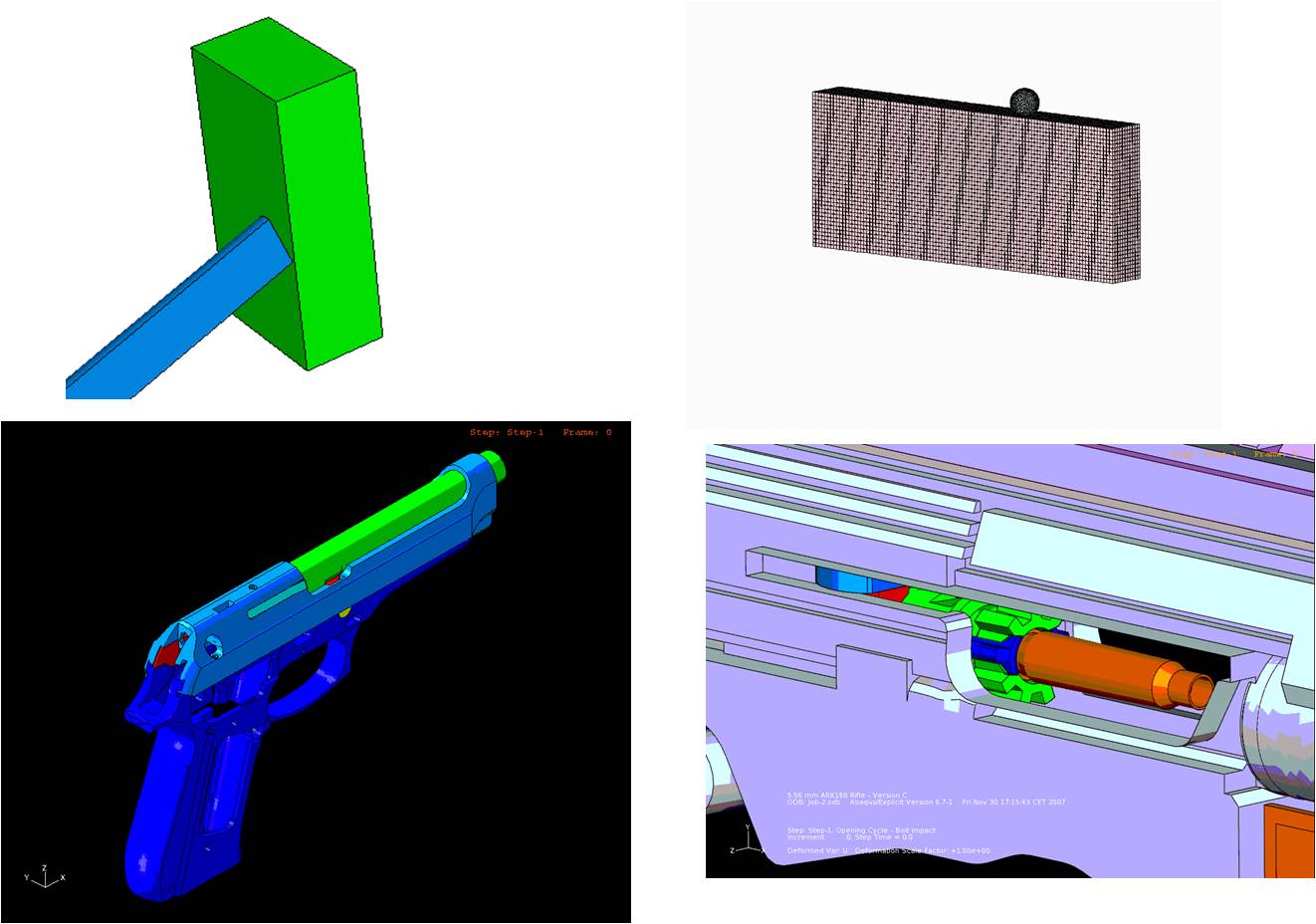

1.求解复杂的非线性问题;ABAQUS/Explicit 是求解复杂非线性动力学问题和准静态问题的理想程序,特别是用于模拟冲击和其它高度不连续事件。 ABAQUS/Explicit 不但支持应力 / 位移分析而且还支持完全耦合的瞬态温度-位移分析、声固耦合分析。ABAQUS/Explicit 与 ABAQUS/Standard 有机的结合,使求解能力更加强大和灵活。任意的拉格朗日 —欧拉 (ALE) 自适应网格功能可以有效地模拟大变形非线性问题,例如金属成形。
2.使用的可靠性;ABAQUS/Explicit 的开发有着严格的质量监控,它是同类软件中唯一同时达到了 ISO9001 和美国国家标准协会 / 美国机械工程师协会( ANSI/ASME )颁布的核工业质量保证程序 NQA-1 规范要求的软件。为了保证在工业生产中使用该产品的可靠性和高质量, ABAQUS/Explicit 的每一个版本都经过了一系列广泛的测试,包括超过 3500 个回归测试和许多对用户模型的测试。
3.精确、可靠的分析;分析一项工程问题所使用工具的质量,极大地影响该问题求解的可靠性和质量。 ABAQUS/Explicit 恰当地运用力学知识和算法,能使问题得到有效的、精确的解答。这就保证了相同的问题在不同的计算机平台上或者当计算机的处理器个数不同时都能得到相同的结果。此外, ABAQUS/Explicit 拥有最好的工业技术支持和最完备的用户指南,使您在使用该软件时信心十足。
4.开发高效求解技术;ABAQUS/Explicit 为用户提供了高效模拟各类问题的技术。在各种的处理器上 ABAQUS/Explicit 显示出强大的并行处理能力。 ABAQUS/Explicit 拥有全面的处理接触问题的功能,能够模拟模型里许多部件之间复杂的接触和相互作用并且显著地削减运算时间。其它功能,如质量缩放和重启动,使 ABAQUS/Explicit 成为有效地模拟复杂问题的工具。
ABAQUS具有极其强大的分析功能,简要介绍包括如下方面:
◆ 静态应力/位移分析
包括线性,材料和几何非线性,以及结构断裂分析等
◆ 动态分析

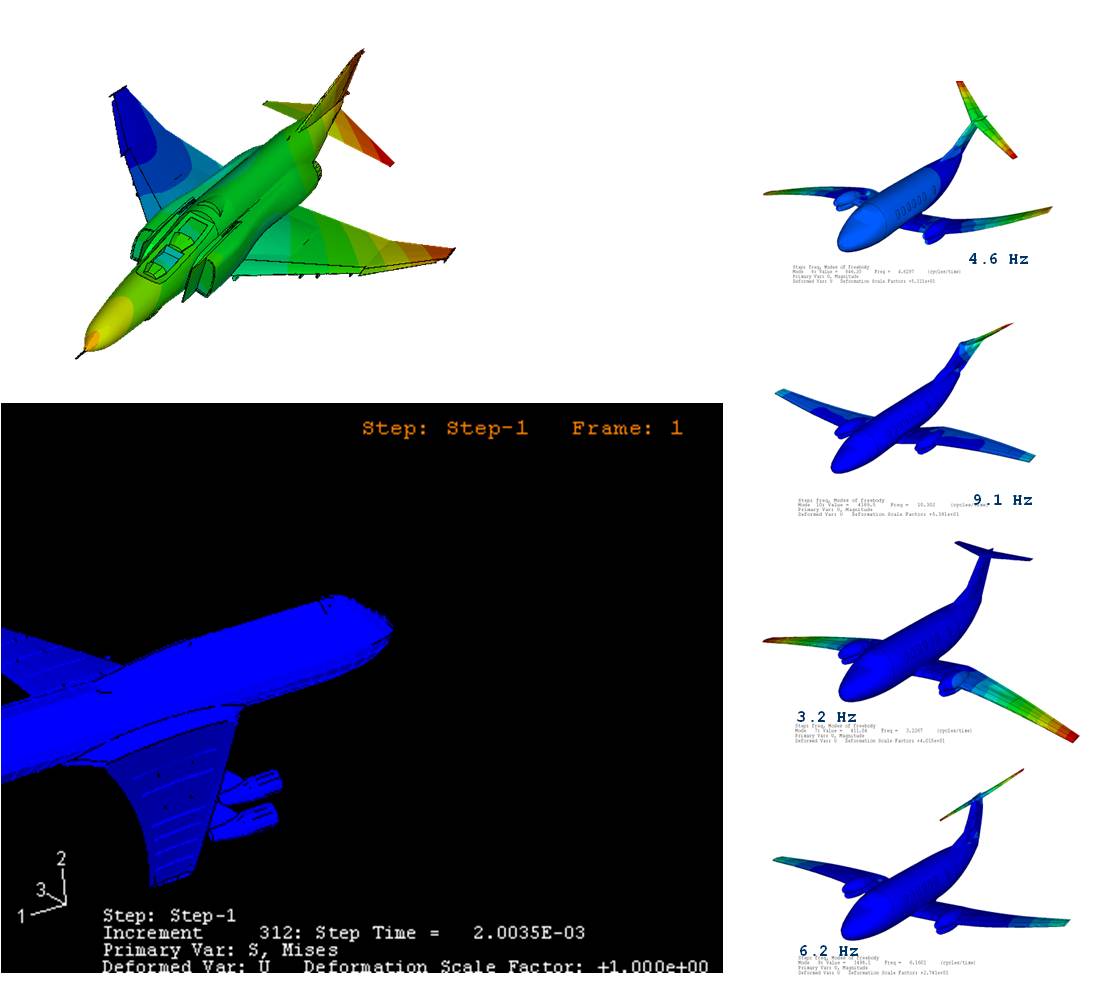

包括结构固有频率的提取,瞬态响应分析,稳态响应分析,以及随机响应分析等
◆ 粘弹性/粘塑性响应分析
粘弹性/粘塑性材料结构的响应分析
◆ 热传导分析
传导,辐射和对流的瞬态或稳态分析
◆ 质量扩散分析
静水压力造成的质量扩散和渗流分析等
◆ 耦合分析
热/力耦合,热/电耦合,压/电耦合,流/力耦合,声/力耦合等
◆ 非线性动态应力/位移分析
可以模拟各种随时间变化的大位移、接触分析等
◆ 瞬态温度/位移耦合分析
解决力学和热响应及其耦合问题
◆ 准静态分析
应用显式积分方法求解静态和冲压等准静态问题
◆ 退火成型过程分析
可以对材料退火热处理过程进行模拟
◆ 海洋工程结构分析
对海洋工程的特殊载荷如流载荷、浮力、惯性力等进行模拟
对海洋工程的特殊结构如锚链、管道、电缆等进行模拟
对海洋工程的特殊的连接,如土壤/管柱连接、锚链/海床摩擦、管道/管道相对滑动等进行模拟

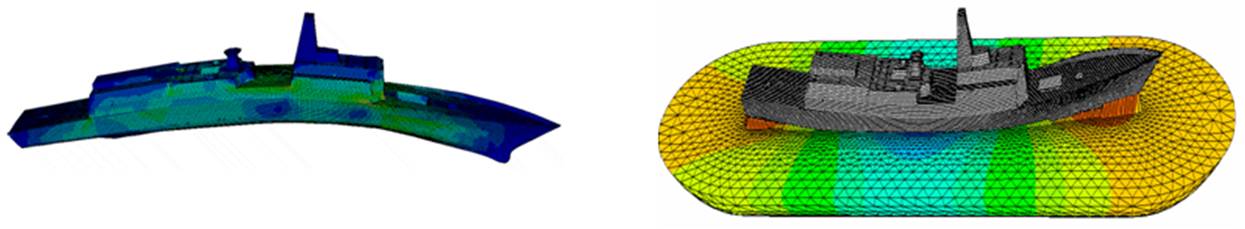

◆ 水下冲击分析
对冲击载荷作用下的水下结构进行分析
◆ 柔体多体动力学分析
对机构的运动情况进行分析,并和有限元功能结合进行结构和机械的耦合分析,并可以考虑机构运动中的接触和摩擦
◆ 疲劳分析
根据结构和材料的受载情况统计进行生存力分析和疲劳寿命预估
◆ 设计灵敏度分析
对结构参数进行灵敏度分析并据此进行结构的优化设计
ABAQUS软件除具有上述常规和特殊的分析功能外,在材料模型,单元,载荷、约束及连接等方面也功能强大并各具特点:
◆ 材料模型
定义了多种材料本构关系及失效准则模型,包括:
— 弹性:
线弹性,可以定义材料的模量、泊松比等弹性特性
正交各向异性,具有多种典型失效理论,用于复合材料结构分析
多孔结构弹性,用于模拟土壤和可挤压泡沫的弹性行为
亚弹性,可以考虑应变对模量的影响
超弹性,可以模拟橡胶类材料的大应变影响
粘弹性,时域和频域的粘弹性材料模型
— 塑性:
金属塑性,符合Mises屈服准则的各向同性和遵循Hill准则的各向异性塑性模型
铸铁塑性,拉伸为Rankine屈服准则,压缩为Mises屈服准则
蠕变,考虑时间硬化和应变硬化定律的各向同性和各向异性蠕变模型
扩展的Druker-Prager模型,适合于沙土等粒状材料的不相关流动的模拟
Capped Drucker-Prager模型,适合于地质、隧道挖掘等领域
Cam-Clay模型,适合于粘土类土壤材料的模拟
Mohr-Coulomb模型,这种模型与Capped Druker-Prager模型类似,但可以考虑不光滑小表面情况
泡沫材料模型,可以模拟高度挤压材料,可应用于消费品包装、及车辆安全装置等领域
混凝土材料模型,这种模型包含了混凝土弹塑性破坏理论
渗透性材料模型,提供了依赖于孔隙比率、饱和度和流速的各向同性和各向异性材料的渗透性模型。
— 其它材料特性:
包括密度、热膨胀特性、热传导率和导电率、比热、压电特性、阻尼以及用户自定义材料特性等
◆ 单元库
ABAQUS包括内容丰富的单元库,单元种类多达562种。它们可以分为8个大类,称为单元族,包括:
— 实体单元
— 壳单元
— 薄膜单元
— 梁单元
— 杆单元
— 刚体元
— 连接元
— 无限元
ABAQUS还包括其中针对特殊问题构建的特种单元如针对钢筋混凝土结构或轮胎结构的加强筋单(*Rebar)、针对海洋工程结构的土壤/管柱连接单元(*Pipe-Soil)和锚链单元(*Drag Chain),还有专门的垫圈单元和空气单元等特殊的单元等,这些单元对解决各行业领域的具体问题非常有效。另外,用户还可以通过用户子程序自定义单元种类。对ABAQUS进行二次开发也极为方便,ABAQUS支持FORTRAN或VC++来二次开发。
◆ 载荷、约束及连接
— 载荷
载荷包括均匀体力、不均匀体力、均匀压力、不均匀压力、静水压力、旋转加速度、离心载荷、弹性基础,伴随力效应,集中力和弯矩,温度和其他场变量,速度和加速度等。
— 约束
除常规的约束外,还提供线性和非线性的多点约束(MPC),包括刚性链、刚性梁、壳体/固体连接、循环对称约束和运动耦合等。
— 连接
ABAQUS强大的接触对定义与分析功能为管接头接触密封分析,铰链连接分析,壳体密封分析等带来极大的便利。
