◈ 有限元网格质量好不好？从这几点判断

有限元分析网格质量和数量与求解精度成正比关系，目前有限元分析工程计算中，前处理网格划分与后期计算有可能交给两位工程师处理，那么，怎么判断网格工程师给出的网格图质量好坏，合不合格呢？有经验的有限元分析工程师这样来评价：

1.首先看单元结构布局是否合理。合理的结构单元应该根据计算对象的特征、计算要求布局，如果全部由单一类型单元组成则可能计算结果没有针对性，正常情况下可能由三角形、正方形、四面体、六面体单元等多种单元构成；

2.看单元的边长比、面积比和体积比是否处于正常范围。一般来说，以上三比都以正三角形、正四面体和正六面体为标准进行参考，理想边长比为1。其它可接受比例为：线性单元长宽比小于3；二次单元长宽比小于10。在计算时，对边长比要求最高的是非线性分析单元，其次是线性三元，然后是高阶单元；

3.网格是否疏密过渡合理。主要指应力梯度方向和横向过渡是否合理，另外对分析结果影响较小的部分应该具体情况具体分析，比如一般来说内角对整体的影响较大，外角影响较小等等，这些都应该体现在网格上；

4.节点编号、单元编号是否合理。合理的节点编号、单元编号有利于提高计算效率，比如利用刚度矩阵对称、稀疏矩阵、带状分布等方法提高计算效率，而不合理编号不仅计算耗时，且影响计算精度深圳得不到计算结果。所以在网格划分时要注意节点编号、单元编号是否连贯、分布是否合理，是否有重复的节点甚至重复的单元。

5.扭曲和翘曲是否合理。对于面单元来说，面内扭曲和面外翘曲的合理度也是需要关注的。

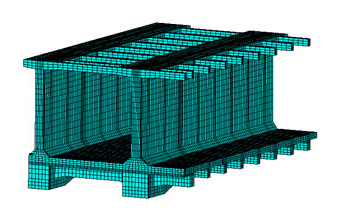

水漕有限元网格图
