◈ 有限元分析必备技能——做(看)图表(以一次地震滑坡为例)

通常我们在完成一个有限元分析工程时会有一个报告,为了避免因为文字造成的理解偏差,报告的主体并不是文字描述,而是分析图表,包括有限元模型图、各种参数表等。对于一位有限元分析工程师来说,做出清晰的图表是基本能力之一,对于委托方来说,看懂有限元分析图表也是必备技能。下面我们来看看通过以下图(表)我们能看到些什么信息:



这是一次地震滑坡有限元分析,我们可以把这些图(表)分为两个部分来看,首先我们给出了基本的滑坡有限元模型(图1)和相关的物理参数(表1);然后我们给出了三组有限元分析图进行对比分析,分别是:自重作用下的变形场和应力场(图2、3);竖直向地震力作用下的变形场和应力场(图4、5);水平向地震力作用下的变形场和应力场(图6、7)。通过三组变形场和应力场图的对比分析,我们很容易看到规律,即水平向地震力对滑坡稳定性有明显劣化作用。



看起来很简单吧,希望您在收到我们的有限元分析报告的时候能够通过图表快速得到您所需要的信息。

图1:滑坡有限元模型

图1:滑坡有限元模型



表1:滑体、滑带、滑床的物理力学参数建议值
     表1:滑体、滑带、滑床的物理力学参数建议值

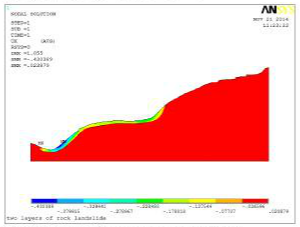

图2:自重作用下的变形场(水平方向)

图2:自重作用下的变形场(水平方向)



图3:自重作用下的应力场(水平方向)

图3:自重作用下的应力场(水平方向)



图4:竖直向地震力作用下的变形场(水平方向)

图4:竖直向地震力作用下的变形场(水平方向)



图5:竖直向地震力作用下的应力场(水平方向)

图5:竖直向地震力作用下的应力场(水平方向)



图6:水平向地震力作用下的变形场(水平方向)

图6:水平向地震力作用下的变形场(水平方向)



图7:水平向地震力作用下的应力场(水平方向)

图7:水平向地震力作用下的应力场(水平方向)

    (以上图表均引自《地震作用下二层岩滑坡变形场和应力场的有限元分析》一文
